Как работает греющий саморегулируемый кабель
Рассмотрим работу греющего кабеля на примере Nelson CLT
Саморегулирующийся кабель (термокабель, нагревательный гибкий элемент): процесс изготовления следующий: вокруг двух медных жил, покрытых сплавом олова или меди, напрессовывается термопластичная пластмасса.
1. Проводники из скрученной медной проволоки луженой оловом.
2. Греющая матрица
3. Первый слой внутренней изоляции
4. Второй слой внутренней изоляции
5. Медный экран (заземление)
6. Внешняя изоляция из модифицированного полиолефина или фторполимера
Саморегулирующийся греющий кабель получил широкое распространение в задачах коммерческого и промышленного обогрева, благодаря своей экономичности в эксплуатации и удобству монтажа.
Тепловыделяющий элемент – полимерная матрица сформованная методом экструзии на токопроводящих жилах.
Наличие углерода в матрице обеспечивает образование токопроводящих связей, количество которых зависит от температуры.

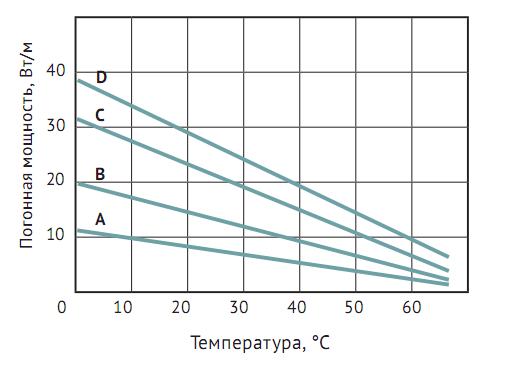

При снижении температуры количество связей увеличивается, сопротивление уменьшается, и мощность, т.е. тепловыделение возрастает.
При повышении температуры происходит обратный процесс.
Величина тепловыделения в матрице определяется не только температурой окружающей среды, но и условиями теплопередачи.
Тепловыделение в воде, льду, бетоне будет значительно больше, чем тепловыделение на воздухе, из-за большего теплоотвода и более низкой температуры матрицы.
Такое свойство матрицы называют эффектом саморегуляции, т.е. стремлением к достижению равновесного состояния между тепловыделением и температурой окружающей среды.
Конструкция саморегулирующегося нагревательного кабеля представляет собой матрицу с токопроводящими жилами, защищенную несколькими слоями изоляции и защитным экраном. Металлическая оплетка выполняет роль заземления, а дополнительная пластиковая оболочка защищает кабель от агрессивной среды, ультрафиолета, искрообразования.
Кабель можно монтировать сразу на месте, не бояться перехлестов и наложения друг на друга двух ниток греющего кабеля, т. к. перегрев и перегорание ему не грозит.
Две жилы обеспечивают напряжение по всей длине греющего кабеля. Греющая матрица представляет непрерывный греющий элемент.
Таким образом можно обрезать саморегулирующийся греющий кабель нужной длины (что невозможно для резистивных кабелей).
В процессе эксплуатации исключено появления мертвых и холодных зон (как у зональных кабелей), не образуется зон локального перегрева.
